เฮ้! ในฐานะซัพพลายเออร์ชิ้นส่วนกัด CNC สำหรับวาล์ว ฉันมักถูกถามเกี่ยวกับข้อกำหนดเรื่องรูปไข่สำหรับชิ้นส่วนเหล่านี้ ดังนั้น ฉันคิดว่าฉันจะเขียนบล็อกนี้เพื่อแบ่งปันข้อมูลเชิงลึกว่ารังไข่คืออะไร เหตุใดจึงมีความสำคัญกับชิ้นส่วนวาล์ว และข้อกำหนดทั่วไปคืออะไร
ไข่คืออะไร?
เริ่มจากพื้นฐานกันก่อน Ovality หรือที่เรียกกันว่าความกลมไม่ตรง คือการวัดว่าส่วนตัดขวางที่เป็นวงกลมของชิ้นส่วนเบี่ยงเบนไปจากวงกลมสมบูรณ์มากน้อยเพียงใด พูดง่ายๆ ก็คือ หากคุณจะวัดเส้นผ่านศูนย์กลางของส่วนที่ควรจะเป็นทรงกลมที่จุดต่างๆ รอบๆ เส้นรอบวง และการวัดเหล่านั้นแตกต่างกันไป ความแตกต่างนั้นสัมพันธ์กับรูปไข่
ในทางคณิตศาสตร์ โดยปกติจะคำนวณการตกไข่เป็นผลต่างระหว่างเส้นผ่านศูนย์กลางสูงสุดและต่ำสุดของหน้าตัดแบบวงกลม ตัวอย่างเช่น หากเส้นผ่านศูนย์กลางสูงสุดของส่วนวงกลมของชิ้นส่วนวาล์วคือ 20.05 มม. และเส้นผ่านศูนย์กลางต่ำสุดคือ 19.95 มม. รูปไข่จะเป็น 20.05 - 19.95 = 0.1 มม.
เหตุใด Ovality จึงมีความสำคัญในชิ้นส่วนวาล์ว
ชิ้นส่วนวาล์วเป็นส่วนประกอบที่สำคัญในระบบอุตสาหกรรมหลายประเภท เช่น ท่อประปา น้ำมันและก๊าซ และการผลิต ชิ้นส่วนเหล่านี้จำเป็นต้องทำงานอย่างแม่นยำเพื่อควบคุมการไหลของของเหลวหรือก๊าซ การตกไข่สูงอาจทำให้เกิดปัญหามากมาย
ประการแรกอาจทำให้เกิดการรั่วซึมได้ วาล์วอาศัยการปิดผนึกที่แน่นหนาเพื่อป้องกันการไหลของสารที่ไม่พึงประสงค์ หากบ่าวาล์วหรือชิ้นส่วนทรงกลมอื่นๆ มีลักษณะรูปไข่ ซีลจะไม่มีประสิทธิภาพเท่าที่ควร และจะเกิดการรั่วไหล นี่อาจเป็นปัญหาใหญ่ โดยเฉพาะอย่างยิ่งในระบบที่ของเหลวหรือก๊าซเป็นอันตรายหรือมีราคาแพง
ประการที่สอง การตกไข่อาจส่งผลต่อการทำงานที่ราบรื่นของวาล์ว เมื่อชิ้นส่วนไม่กลมอย่างสมบูรณ์ อาจมีการสึกหรอไม่สม่ำเสมอระหว่างการเปิดและปิดวาล์ว สิ่งนี้สามารถลดอายุการใช้งานของวาล์วและยังนำไปสู่ประสิทธิภาพที่ไม่สอดคล้องกันเมื่อเวลาผ่านไป
ข้อกำหนดรูปไข่สำหรับชิ้นส่วนวาล์วกัดซีเอ็นซี
ข้อกำหนดรูปไข่สำหรับชิ้นส่วนวาล์วกัด CNC อาจแตกต่างกันไปขึ้นอยู่กับปัจจัยหลายประการ รวมถึงประเภทของวาล์ว การใช้งาน และมาตรฐานอุตสาหกรรม
มาตรฐานอุตสาหกรรม
โดยทั่วไป อุตสาหกรรมต่างๆ ก็มีมาตรฐานของตัวเองในเรื่องการตกไข่ ตัวอย่างเช่น ในอุตสาหกรรมยานยนต์ ซึ่งมีการใช้วาล์วในเครื่องยนต์ ข้อกำหนดเรื่องรูปไข่มักจะเข้มงวดมาก ความทนทานต่อการตกไข่อาจอยู่ในช่วงไม่กี่ไมโครเมตร (μm) เนื่องจากเครื่องยนต์ทำงานที่ความเร็วสูงและต้องการประสิทธิภาพของวาล์วที่แม่นยำเพื่อให้มั่นใจในการเผาไหม้และการผลิตพลังงานอย่างมีประสิทธิภาพ
ในอุตสาหกรรมประปา ข้อกำหนดต่างๆ มักจะผ่อนปรนเล็กน้อย อย่างไรก็ตามยังต้องอยู่ในช่วงที่ยอมรับได้เพื่อป้องกันการรั่วไหล ค่าความคลาดเคลื่อนของวงรีโดยทั่วไปสำหรับชิ้นส่วนวาล์วประปาอาจอยู่ในช่วง 0.05 - 0.1 มม.
ประเภทของวาล์ว
ประเภทของวาล์วยังมีบทบาทในการกำหนดข้อกำหนดการตกไข่ด้วย สำหรับบอลวาล์วซึ่งต้องใช้ลูกบอลทรงกลมในการควบคุมการไหล ความกลมของลูกบอลมีความสำคัญอย่างยิ่ง การตกไข่ที่มีนัยสำคัญสามารถป้องกันไม่ให้ลูกบอลปิดผนึกอย่างเหมาะสมกับบ่าวาล์ว ค่าความคลาดเคลื่อนของรูปไข่สำหรับบอลวาล์วอาจต่ำเพียง 0.01 - 0.02 มม.
ในทางกลับกัน วาล์วประตูอาจมีข้อกำหนดการตกไข่ที่เข้มงวดน้อยกว่าเล็กน้อย วาล์วเหล่านี้ใช้ประตูกั้นหรือปล่อยให้ไหล และในขณะที่ชิ้นส่วนทรงกลมยังคงต้องอยู่ในเกณฑ์ความคลาดเคลื่อนที่เหมาะสม แต่ผลกระทบจากการตกไข่เล็กน้อยอาจไม่สำคัญเท่ากับในบอลวาล์ว
ใบสมัคร - ข้อกำหนดเฉพาะ
การใช้งานบางประเภทต้องการการควบคุมการตกไข่ที่แม่นยำยิ่งขึ้น ตัวอย่างเช่น ในอุตสาหกรรมการบินและอวกาศและการป้องกัน ซึ่งมีการใช้วาล์วในระบบที่สำคัญ เช่น เครื่องยนต์อากาศยานและระบบนำทางขีปนาวุธ ข้อกำหนดเกี่ยวกับรูปวงรีอาจเข้มงวดมาก อุตสาหกรรมเหล่านี้มักจะมีมาตรฐานภายในของตนเองซึ่งเหนือกว่าบรรทัดฐานของอุตสาหกรรมทั่วไป
เราจะมั่นใจได้อย่างไรว่าเป็นไปตามข้อกำหนด Ovality ในฐานะซัพพลายเออร์
ในฐานะซัพพลายเออร์ชิ้นส่วนกัด CNC สำหรับวาล์ว เราดำเนินการหลายขั้นตอนเพื่อให้แน่ใจว่าชิ้นส่วนของเราตรงตามข้อกำหนดรูปไข่
ก่อนอื่น เราใช้เครื่องกัด CNC ที่มีความแม่นยำสูง เครื่องจักรเหล่านี้มีความสามารถในการตัดเฉือนที่แม่นยำมาก ซึ่งจะช่วยให้ได้ชิ้นส่วนที่มีความกลมตามที่ต้องการ ระบบควบคุมขั้นสูงในเครื่องจักรเหล่านี้ช่วยให้เราสามารถตั้งโปรแกรมขนาดและความคลาดเคลื่อนที่แน่นอนได้ และสามารถรักษาระดับความแม่นยำในระดับสูงตลอดกระบวนการตัดเฉือนได้
ประการที่สอง เรามีกระบวนการควบคุมคุณภาพที่เข้มงวด หลังจากตัดเฉือนชิ้นส่วนแล้ว เราจะใช้เครื่องมือวัดที่แม่นยำ เช่น เครื่องวัดพิกัด (CMM) เพื่อวัดการตกไข่ เครื่องมือเหล่านี้สามารถวัดเส้นผ่านศูนย์กลางได้หลายจุดรอบเส้นรอบวงด้วยความแม่นยำสูงและให้รายงานโดยละเอียด หากชิ้นส่วนไม่ตรงตามข้อกำหนดเรื่องรูปไข่ เราจะตัดเฉือนใหม่หรือทำลายทิ้ง ขึ้นอยู่กับสถานการณ์
นอกจากนี้เรายังได้รับการอัปเดตด้วยมาตรฐานอุตสาหกรรมล่าสุดและข้อกำหนดของลูกค้า เราทำงานอย่างใกล้ชิดกับลูกค้าเพื่อทำความเข้าใจความต้องการเฉพาะของพวกเขา และให้แน่ใจว่าชิ้นส่วนของเราได้รับการออกแบบและผลิตเพื่อตอบสนองความต้องการเหล่านั้น
ชิ้นส่วนกลึง CNC ที่เกี่ยวข้อง

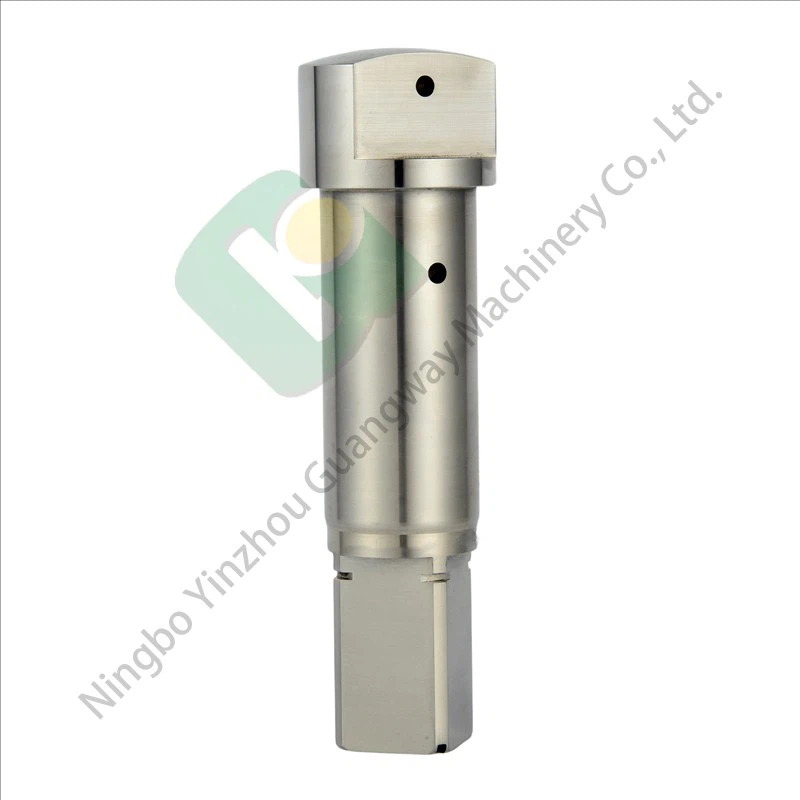

หากคุณสนใจชิ้นส่วนกลึง CNC อื่นๆ เราก็มีตัวเลือกมากมาย ตรวจสอบของเราชิ้นส่วนกลึง CNC สำหรับอุปกรณ์สถาปัตยกรรมซึ่งใช้ในแอปพลิเคชันทางสถาปัตยกรรมต่างๆ เพื่อให้ทั้งฟังก์ชันการทำงานและความสวยงาม เรายังนำเสนอชิ้นส่วนกลึง CNC สำหรับเครื่องจักรกลการเกษตรออกแบบมาเพื่อทนต่อสภาวะที่รุนแรงของการดำเนินงานทางการเกษตร และสำหรับผู้ที่อยู่ในอุตสาหกรรมปั๊มของเราชิ้นส่วนกลึง CNC สำหรับปั๊มได้รับการออกแบบมาเพื่อให้มีประสิทธิภาพสูงและใช้งานได้ยาวนาน
มาเชื่อมต่อความต้องการชิ้นส่วนวาล์วของคุณกันดีกว่า
หากคุณอยู่ในตลาดชิ้นส่วนกัด CNC คุณภาพสูงสำหรับวาล์ว อย่าลังเลที่จะติดต่อเรา เราพร้อมจัดหาชิ้นส่วนที่ตรงตามข้อกำหนดด้านรูปไข่และข้อกำหนดอื่นๆ ของคุณ ไม่ว่าคุณจะมีโครงการขนาดเล็กหรืองานสั่งงานอุตสาหกรรมขนาดใหญ่ เราก็จัดการได้ ติดต่อเราเพื่อเริ่มกระบวนการจัดซื้อจัดจ้างและหารือเกี่ยวกับความต้องการของคุณโดยละเอียด เรามั่นใจว่าความเชี่ยวชาญและความมุ่งมั่นของเราในด้านคุณภาพจะทำให้คุณก้าวไปสู่ซัพพลายเออร์สำหรับชิ้นส่วนวาล์ว
อ้างอิง
- สมิธ เจ. (2020) การตัดเฉือนที่แม่นยำสำหรับวาล์วอุตสาหกรรม วารสารเครื่องจักรกลอุตสาหกรรม.
- บราวน์, เอ. (2019) การควบคุมคุณภาพในการผลิตวาล์ว การทบทวนคุณภาพการผลิต
- สมาคมมาตรฐานวิศวกรรม (2021). มาตรฐานส่วนประกอบวาล์ว
